Instrumentos meteorológicos antiguos

Aunque este instrumento no es estrictamente meteorológico, el termógrafo de temperaturas del suelo está en algunos observatorios para conocer la evolución de temperatura a ras del suelo. Estas temperaturas, acompañadas de otras tomadas a 5, 10, 20, 50 y 100 cm de profundidad, obtenidas con termómetros de subsuelo, son útiles para realizar estudios de germinación de semillas.

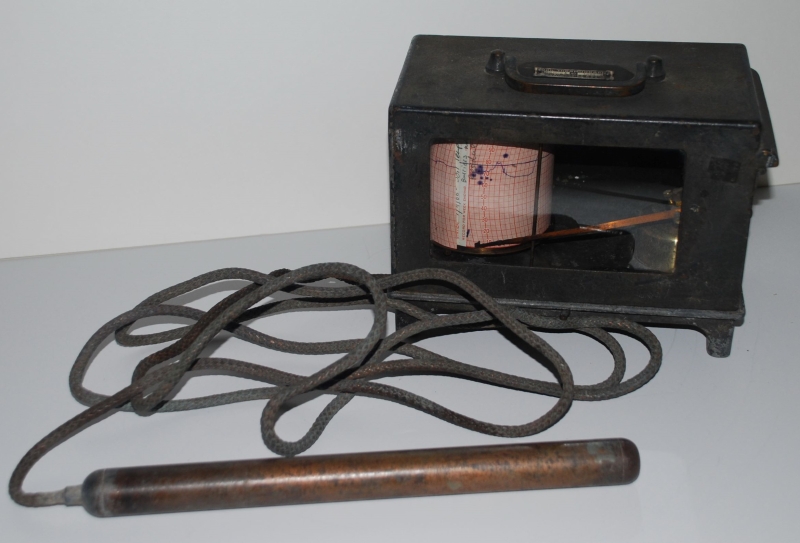

Se trata de un instrumento de fabricación estadounidense de hacia el año 1920 y no funciona. Fue fabricado por la empresa Julien P. Friez de Baltimore. Esta empresa se fundó en el año 1876 y aún está activa en la actualidad. La dilatación del líquido que hay dentro de la sonda provoca un pequeño movimiento de una membrana que es amplificado por un sistema mecánico que tiene un brazo inscriptor, que va reflejando las posibles variaciones de la temperatura en la banda de papel, situada en un tambor movido por un mecanismo de relojería. El instrumento está es su estado original, no se ha efectuado ningún tipo de restauración. Tal y como se ha apuntado, este instrumento no está operativo, ya que sufrió una fuga del líquido del interior de la sonda. La goma de la manguera, debido a la antigüedad, está muy reseca y se agrietó. El instrumento estaba alojado en el interior de una garita meteorológica y la sonda a ras de suelo contaba con una protección solar para no falsear la lectura durante las horas en que incide la radiación solar directa.
